VPN - Route Leaking

1      MPLS VPN – Router Leaking

O route Leaking para VPN MPLS consiste em criar uma conectividade e roteamento entre o ambiente restrito da VPN MPLS e a tabela de roteamento global.

2      Cenário

2.1       Objetivo

Treis roteadores (PE1, PE2 e PE3) são conectados fisicamente conforme a topologia abaixo via interfaces Fast Ethernet. Pede-se as configurações abaixo:

•      Deverá ser configurada uma VPN conectando o PE1 ao PE2 sem uso de BGP com RD e RT a escolher;

•      Os roteadores PE1 e PE3 deverão apontar as suas respectivas interfaces do PE2 como rota default;

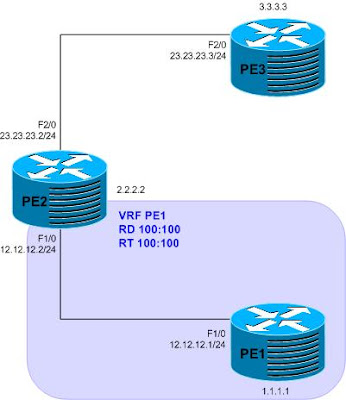

2.2       Topologia

2.3       IOS utilizados

•      PE1, PE2 e PE3 – c7200-k91p-mz.122-25.S15.bin

2.4       Configuração dos Roteadores

2.4.1    Criando uma VPN VRF

Cria-se a VPN com o comando “ip vrf ”, dentro desse comando ficam os parâmentros de marcação da VPN e das communities associadas aos prefixos daquela VPN. Configura-se o Route-Distinguisher da VPN, que deve ser único na rede, com comando “rd :”, e também cria-se a  community que será exportada para aqueles prefixos de rede com o comando “route-target :”, onde “import” significa importar as rotas e “export” exportar as rotas.

Para que uma interface faça parte da tabela de roteamento da VPN, usa-se o comando “ip vrf forwarding ” dentro da interface.

2.4.2    Configurando o Route Leaking

Para criar a conectividade entre a VPN e o ambiente global deve-se fazer as ações:

•      Adicionar a rota para a rede de conectividade da VPN na tabela global;

•      Adicionar a rota para o endereço dentro da VPN na tabela global apontando o IP do vizinho dentro da VPN;

•      E para a volta do tráfego, adiciona-se uma rota dentro da VRF apontando o IP da interface de destino fora da VRF com “global” no final da rota.

2.5       Observações e Bugs

Documentação:

http://www.cisco.com/en/US/tech/tk436/tk832/technologies_configuration_example09186a0080231a3e.shtml

3      Configuração

3.1       PE1

!

interface Loopback0

 ip address 1.1.1.1 255.255.255.255

!

interface FastEthernet1/0

 ip address 12.12.12.1 255.255.255.0

!

ip route 0.0.0.0 0.0.0.0 12.12.12.2

!

3.2       PE2

!

ip vrf PE1

 rd 100:100

 route-target export 100:100

 route-target import 100:100

!

!

interface FastEthernet1/0

 ip vrf forwarding PE1

 ip address 12.12.12.2 255.255.255.0

!

interface FastEthernet2/0

 ip address 23.23.23.2 255.255.255.0

!

ip route 1.1.1.1 255.255.255.255 12.12.12.1

ip route 12.12.12.0 255.255.255.0 FastEthernet1/0

ip route vrf PE1 3.3.3.3 255.255.255.255 23.23.23.3 global

!

3.3       PE3

!

interface Loopback0

 ip address 3.3.3.3 255.255.255.255

!

interface FastEthernet1/0

 ip address 23.23.23.3 255.255.255.0

!

ip route 0.0.0.0 0.0.0.0 23.23.23.2

!
