1 AToM
O Any Transport over MPLS (AToM) é uma solução usada para transportar pacotes L2 através de um backbone MPLS. O AToM permite a conectividade entre os sites dos clientes com suas tecnologias L2 existentes através da infraestrutura de rede baseada em pacote.
Com a tecnologia AToM o aprovisionamento e a conectividade são diretas. Um cliente usando Ethernet num edifício ou campus em um local pode se conectar por meio de um provedor via Ethernet sobre MPLS a clientes em locais remotos.
AToM estabelece um quadro comum para encapsular e transportar trafegos Layer 2 sobre a rede MPLS. Os provedores podem usar uma infra-estrutura única MPLS para oferecer aos clientes a conectividade Layer 2.
O AToM suporta os tipos de transporte abaixo:
• ATM AAL5 over MPLS
• ATM Cell Relay over MPLS
• Ethernet VLAN over MPLS
• Frame Relay over MPLS
• PPP over MPLS
• HDLC over MPLS
Cenário
1.1 Objetivo
Cinco roteadores (CE1, PE1, P, PE2 e CE2) são conectados formando um backbone com 3 roteadores e dois CEs conectados. Pede-se:
• O protocolo de roteamento de backbone PE1-P-PE2 deverá ser o OSPF na área 0 com todas as interfaces divulgadas e com LDP entre os PEs para tráfego MPLS;
• O CE1 e o CE2 e deverão se comunicar via PPP através do backbone usando túnel AToM;
• Nos CEs, cada roteador deverá ser capaz de pingar o próprio endereço IP da interface.

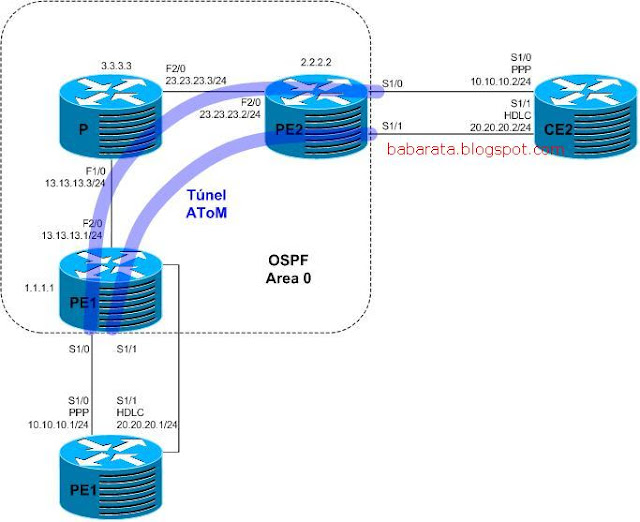

1.2 Topologia
1.3 IOS utilizados
• CE1, PE1, P, PE2 e CE2 – c7200-k91p-mz.122-25.S15.bin
1.4 Configuração dos Roteadores
1.4.1 Configurações do OSPF do Backbone
Em todos os roteadores configura-se o roteamento OSPF pelo comando “router ospf
Para adicionar interfaces deve-se usar o comando “network área ”. Um roteador pode ter interfaces em áreas distintas, define-se cada área pelo comando network e o tipo da área com o comando “area [type] ”.
1.4.2 Configurações do MPLS
Antes de qualquer configuração, o Cisco Express forwarding deve ser habilitado com o comando “ip cef”. Para habilitar o MPLS no modo LDP, usa-se o comando global “mpls label protocol ldp”.
Para habilitar o MPLS nas interfaces, configura-se “mpls ip”.
1.4.3 Configuração do Túnel AToM
O tunnel L2 AToM é configurado na interface do PE conectada diretamente ao CE com o comando “xconnect encapsulation mpls ”. O ID do VC tem que ser o mesmo nos dois PEs.
1.5 Observações e Bugs
1.6 Comandos Importantes de Verificação
2 Configuração
2.1 CE1
!
interface Serial1/0
ip address 10.10.10.1 255.255.255.0
encapsulation ppp
!
interface Serial1/0
ip address 20.20.20.1 255.255.255.0
encapsulation hdlc
!
2.2 PE1
ip cef
!
!
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface Serial1/0
xconnect 2.2.2.2 100 encapsulation mpls
!
interface Serial1/1
xconnect 2.2.2.2 200 encapsulation mpls
!
!
router ospf 1
router-id 1.1.1.1
network 0.0.0.0 255.255.255.255 area 0
!
2.3 P
!
ip cef
!
mpls label protocol ldp
!
!
interface Loopback0
ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet1/0
ip address 13.13.13.3 255.255.255.0
mpls ip
!
interface FastEthernet2/0
ip address 23.23.23.3 255.255.255.0
mpls ip
!
router ospf 1
router-id 3.3.3.3
network 3.3.3.3 0.0.0.0 area 0
network 13.13.13.3 0.0.0.0 area 0
network 23.23.23.3 0.0.0.0 area 0
!
2.4 PE2
!
ip cef
!
!
Frame-relay switching
!
interface Loopback0
ip address 2.2.2.2 255.255.255.255
!
interface Serial1/0
xconnect 1.1.1.1 100 encapsulation mpls
!
interface Serial1/1
xconnect 1.1.1.1 200 encapsulation mpls
!
!
router ospf 1
router-id 2.2.2.2
network 0.0.0.0 255.255.255.255 area 0
!
2.5 CE2
!
interface Serial1/0
ip address 10.10.10.2 255.255.255.0
encapsulation ppp
!
interface Serial1/0
ip address 20.20.20.2 255.255.255.0
encapsulation hdlc
!
